Akkoorddiagrammen of akkoordgrepen of fretborddiagrammen worden soms genoteerd bij snaarinstrumenten zoals gitaar, banjo, mandoline en ukelele. Meestal zul je akkoorddiagrammen gebruiken in combinatie met akkoordsymbolen.

Handmatige akkoordgrepen

Met het gereedschappenmenu of de sneltoets <ctrl-alt-shift-[>; kun je een akkoorddiagram invoeren.

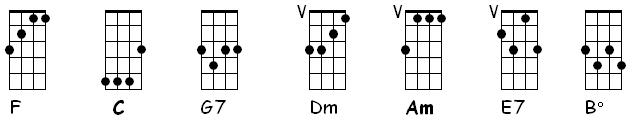

akkoorddiagram

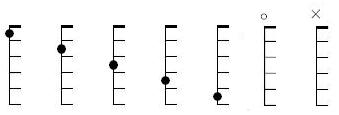

Met MusiCAD wordt een speciaal font (MCDiagrams) meegeleverd waarmee akkoorddiagrammen makkelijk te maken zijn:

akkoorddiagrammen

Met de cijfers 1 t/m 5 plus 0 voor een open snaar en x voor een niet te spelen kunnen bovenstaande 'plaatjes' verkregen worden die de vingerzetting weergeven voor het akkoord.

Met de letters <I> en <V> kun je in Romeinse cijfers nog de positie van het akkoord op de hals aangeven.

akkoorddiagrammen-voorbeeld

Het links weergegeven akkoord is hiermee te noteren als 3211 en het rechter akkoord als x00232

Om een barré te noteren gebruik je min-tekens op de plaats waar de barré moet liggen.

Een G#-akkoord wordt dan IV-332-- waarbij de barré op de vierde fret ligt met als resultaat:

G#-akkoord

Akkoorddiagrammen worden weergegeven met een eigen tekstsoort om achteraf de grootte, kleur en positionering aan te kunnen passen.

Automatische akkoordgrepen

MusiCAD kan op basis van de akkoordnaam en het te noteren instrument automatisch de benodigde akkoorddiagrammen neerzetten.

De grepentabellen staan in een meegeleverd bestand chorddiagrams.mcd en kun je aanpassen en in een ander bestand opslaan als je de naam aanpast onder [Opties|Voorkeuren|Bestanden].

Ukelele-grepen vind je bijvoorbeeld terug in d chorddiagrams.mcd als:

uke-tuning=G-C-E-A
uke-C=0003
uke-C7=0001
uke-Cm=0333
uke-Co=2323
uke-C#=1114
uke-C#7=1112
uke-C#m=1444
uke-C#o=3232
uke-D=2220
uke-D7=2020
uke-Dm=2210
uke-Do=1212
...

Akkoordgrepen kun je heel snel bij bestaande akkoordsymbolen plaatsen door in de partijgegevens onder Akkoorddiagrammen de instrumentcode in te vullen. Voor ieder genoteerd akkoordsymbool wordt de bijbehorende greep opgezocht en weergegeven. Op deze wijze worden akkoorddiagrammen ook na transponeren correct weergegeven.

Nog veel sneller kan dat door een sjabloon te gebruiken bijvoorbeeld uit de gereedschapkist
